Ofrece un proceso de instalación no invasiva, lo que elimina la necesidad de correr metros de cables. Nuestros módulos miniaturizados se pueden instalar en cualquier caja de interruptor de la pared,
detrás de un interruptor de la luz, un interruptor de persianas tipo roller, etc., y son compatibles con todos los sistemas eléctricos.
Es el único sistema disponible en el mercado capaz de controlar la iluminación LED o luces fluorescentes en sistemas eléctricos sin cable neutro (sistemas eléctricos antiguos).
Los dispositivos Fibaro no forman parte de la infraestructura del edificio, por lo tanto, si usted desea redecorar su apartamento, derribar algunas paredes y cambiar el concepto de diseño interior ... no
hay problema. Sólo hágalo. Simplemente saque el módulo de la pared o interruptor e instálelo en una nueva ubicación. Gracias a la memoria de la red, el módulo actualizará su ubicación y reanudará la
interacción con los componentes restantes del sistema
¿que se recibe en el pedido?

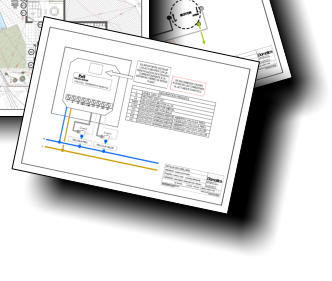

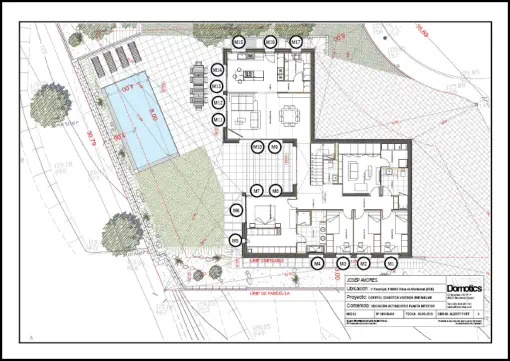

Los esquemas de instalación unifilares a color con las
indicaciones necesarias, y en su caso copia del plano de la
vivienda en donde deben ubicarse los módulos.
Cada módulo viene identificado con una referencia única que
equivale a su ubicación en la instalación.
Los módulos a instalar debidamente identificados tanto
en su embalaje como en el propio módulo.
La referencia corresponde a la ubicación del mismo en
el plano de la instalación.
Los módulos vienen debidamente programados y
verificados así como enlazados ya con el controlador o
sistema correspondiente
El controlador debidamente programado con instrucciones
básicos de instalación y conexionado a la red internet y un
manual detallado para el usuario.
Las modificaciones finales se ejecutan a través de un
TELEMANTENIMIENTO o en su caso una visita domiciliaria.
*El sistema en sí no conlleva ninguna cuota mensual o anual
para su funcionamiento.
El TELEMANTENIMIENTO es gratuito el primer año pero puede contratarse por anualidades a
precios muy económicos, esto hace que pueda disfrutar de las actualizaciones y los ajustes
necesrios para un óptimo funcionamiento del sistema.
2020 COPYRIGTH BY AFB DOMOTICS S.L.
Módulo radio para su instalación en caja de pared
Funciones de encendido y atenuación
Detecta energía automáticamente
Protección contra sobrevoltaje, requiere cable neutro
Tecnología inalámbrica: Z-Wave plus
Como atenuador opera bajo las siguientes cargas: Fuentes de luz incandescentes y halógenas convencionales operadas a 230V; Lámparas halógenas ELV de 12V y
bombillas LED regulables (con transformadores electrónicos); Lámparas halógenas MLV de 12V (con transformadores ferromagnéticos); Bombillas LED regulables;
Lámparas fluorescentes compactas fluorescentes de tubo CFL regulables; Fuentes de luz regulables admitidas (factor de potencia> 0,5) con una potencia mínima de 5 VA
con FIBARO Bypass 2 (según el tipo de carga)
Sin la función de atenuación, puede funcionar con: Lámparas fluorescentes compactas de tubo CFL con balasto electrónico; Lámparas de tubo fluorescente con balasto
electrónico; Bombillas LED (factor de potencia> 0.7); Fuentes de luz admitidas (factor de potencia> 0.5) con una potencia mínima de 5 VA usando FIBARO Bypass 2
(dependiendo del tipo de carga)
Cargas resistivas: Fuentes de luz incandescentes y halógenas convencionales 50-250W; Cargas resistivas capacitivas: Lámpara de tubo fluorescente (compacta / con
balasto electrónico), transformador electrónico, LED 50-200VA; Cargas resistivas inductivas: Transformadores ferromagnéticos 50-220VA
esquemas de instalación
PLANO INSTALACION DIMMER FGD212 CONEXION NEUTRO DOBLE PULSADOR.pdf
PLANO INSTALACION DIMMER FGD212 CONEXION NEUTRO.pdf
PLANO INSTALACION DIMMER FGD212 NO CONEXION NEUTRO DOBLE PULSADOR.pdf
PLANO INSTALACION DIMMER FGD212 NO CONEXION NEUTRO.pdf
2020 COPYRIGTH BY AFB DOMOTICS S.L.
El relé / interruptor en formato micromódulo Fibaro FGS-213 "Single Switch 2" le permitirá controlar un circuito de luces o un dispositivo remoto al tiempo que permite
conservar el interruptor convencional existente.
l nuevo interruptor / relé simple de Fibaro, Fibaro FGS-213 "Single Switch 2" disponible como un interruptor o relé simple fue diseñado para activar y desactivar dispositivos
eléctricos. Gracias a su pequeño tamaño se puede montar en cajas de mecanismos o carcasas de electrodomésticos en su interior. El módulo se controla ya sea a través de
la red Z-Wave o mediante un interruptor convencional. Dispone de función de medida de potencia y consumo de energía de uso que le permite controlar y reducir sus
facturas de electricidad. Conecte su Fibaro FGS-213 "Single Switch 2" en el sistema domotico Z-Wave junto a otros dispositivos para disfrutar de posibilidades casi infinitas!
Al tratarse de 1 relé sencillo dispone de 1 salida:
1 salida de 8A max. (1920W max. a 240V) con carga resistiva.
Mecanismo de activación de escenas integrado clases de comunicación y notificación de seguridad menú de configuración con un diodo
Última generación Z-Wave con chip de la serie 500 Compatible Z-Wave Plus
Realiza funciones de repetidor Z-Wave Mide energía y potencia de los dispositivos conectados Soporta el modo seguro (Red de Seguridad Z-Wave) con cifrado AES-128
Un complejo sistema de control para cada canal Un complejo sistema de activación de escena para cada canal (manejo de la escena)
1 a 3 pulsaciones y manteniendo la tecla pulsada se pueden asignar a cuatro acciones diferentes medición de energía muy precisa +/- 1% de potencia por encima de 5W
Notificaciones inteligentes Conexiones mejoradas menú de configuración sencillo. Dispone de testigo de prueba de cobertura de la red Z-Wave.
esquemas de instalación
INFORMACIÓN EN BREVE
2020 COPYRIGTH BY AFB DOMOTICS S.L.
El relé / interruptor en formato micromódulo Fibaro FGS-223 "Double Switch 2" le permitirá controlar dos luces o dos dispositivos remotos al tiempo que permite conservar el
interruptor convencional existente. El nuevo micromódulo interruptor / relé doble de Fibaro, Fibaro FGS-223 "Double Switch 2" disponible como un interruptor doble Z-Wave,
fue diseñado para activar y desactivar los dispositivos o cargas eléctricos. Gracias a su pequeño tamaño se puede montar en cajas de conexión o carcasas de dispositivos en
el interior. El módulo se controla ya sea a través de la red Z-Wave o mediante un simple interruptor. Dispone de función de medida de potencia y consumo de energía de uso
que le permite controlar y reducir sus facturas de electricidad. Conecte su Fibaro FGS-223 "Double Switch 2" en el sistema junto a otros dispositivos para disfrutar de las
posibilidades casi infinitas!
Al tratarse de 1 relé doble dispone de 2 salidas:
6,5A (1.560W a 240V) máx. por salida con carga resistiva.
10A (2.400W a 240V) máx. por salida TOTAL con carga resistiva.
Dispone de un mecanismo de activación de escenas integrado clases de comunicación y notificación de seguridad menú de configuración con un diodo
Última generación Z-Wave con chip de la serie 500 Compatible Z-Wave Plus
Realiza funciones de repetidor Z-Wave Mide energía y potencia de los dispositivos conectados. Soporta el modo seguro (Red de Seguridad Z-Wave) con cifrado AES-128
Un complejo sistema de control para cada canal. Un complejo sistema de activación de escena para cada canal (manejo de la escena)
1 a 3 pulsaciones y manteniendo la tecla pulsada se pueden asignar a cuatro acciones diferentes medición de energía muy precisa +/- 1% de potencia por encima de 5W.
esquemas de instalación
* Módulo obsoleto sustituido por FGS223
2020 COPYRIGTH BY AFB DOMOTICS S.L.

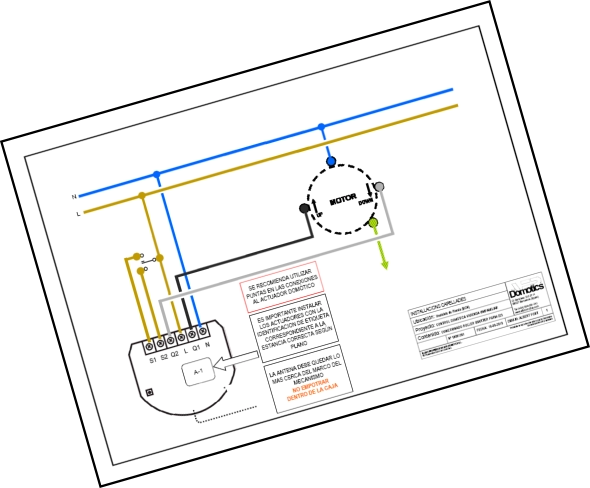

El Roller Shutter 3 de Fibaro le permitirá controlar los motores de persiana con finales de carrera electrónicos y mecánicos, persianas venecianas o incluso puertas de garaje.
Debido al control con interruptor/pulsador convencional, por aplicación o con escenas preconfiguradas, puede hacer su vida más cómoda. Incluso si ya está acostado en la
cama, cierre sus persianas cómodamente sin tener que levantarse. La persiana enrollable 3 también contribuye a la seguridad. Cuando salga de la casa, cierre todas las
ventanas y persianas simplemente presionando un solo botón.
El módulo de radio compacto se coloca en una caja de pared justo detrás del interruptor normal. El interruptor ya no está conectado directamente a la carga, sino que actúa
como dispositivo de entrada para el micromódulo FIBARO que es quien realmente controla la carga. El interruptor solo envía la señal de control al inserto que controla la
carga nuevamente. La solución funciona con todo el diseño del interruptor. Se recomienda utilizar cajas de pared con 65 mm de profundidad. Pero también se pueden usar
cajas más pequeñas con solo 45 mm de profundidad si hay suficiente espacio detrás del interruptor. El espacio disponible depende del tamaño del interruptor tradicional, las
dimensiones de la caja de pared y la cantidad de cableado adicional colocado en esta caja.
Caracteristicas:
Módulo de radio empotrado para la integración de instalaciones existentes (persianas, toldos, puertas de garaje ...) en una red Z-Wave
Precisión del posicionamiento del motor. Carga máxima: 4.2A (resistiva), 1.7A (inductiva) Función de medición de energía
Funciona con interruptores momentáneos o de palanca o con interruptores de control de persianas enrollables dedicados. Permite la activación de la escena por interruptor
físico. Fuente de alimentación: 110 - 240VAC, 50 / 60Hz Cableado: requiere neutro Consumo de energía: <0.8W Tecnología inalámbrica: Z-Wave Plus
esquemas de instalación
